Tiêu chuẩn thử áp lực đường ống cấp nước PPR [Cập nhật 2024]
17/03/2023
Việc thử áp lực đường ống cấp nước phải được làm theo tiêu chuẩn thử áp lực đường ống cấp nước PPR. Bởi vì công đoạn này rất quan trọng giúp đảm bảo bảo an toàn và tuổi thọ khi sử dụng ống nước. Cùng Dekko tìm hiểu nội dung này qua bài viết ngay dưới đây!
>>>> XEM THÊM:Ống PPR chính hãng | Bảng giá ống nhựa PPR mới nhất
1. Yêu cầu tiêu chuẩn thử áp lực đường ống cấp nước PPR
Tiêu chuẩn thử áp lực đường ống cấp nước PPR giúp kiểm tra độ bền áp lực của hệ thống và kiểm tra độ kín của các mối nối trong hệ thống. Dưới đây là một số yêu cầu tiêu chuẩn chung trong việc thử áp lực đường ống nước:
Đoạn thử nên có chiều dài từ 500m đến 1500m. Đoạn thử phải hoàn chỉnh kể cả các hố van, gối đỡ, bê tông và vữa đều phải đảm bảo theo đúng thiết kế.
Áp lực thử bằng 1,5 lần áp lực làm việc tối đa Ptest = 1,5Pw.
Phải kiểm tra và vệ sinh ống sạch sẽ trước khi tiến hành thử áp
2. Dụng cụ cần chuẩn bị để thử áp lực đường nước PPR
Trước khi tiến hành kiểm tra hở, sửa chữa mối nối và gioăng bạn phải hạ áp lực thử đến dưới mức nguy hiểm là 2kg/cm2. Tiếp đó bạn chuẩn bị một số thiết bị và vật thử áp sau đây:
2 máy bơm nước bơm ly tâm công suất 60 - 100m3/h.
1 máy bơm thử áp bằng piston có thể tăng đến 12kg/cm2.
Thùng định lượng có dung tích khoảng 200 - 500 lít.
2 đồng hồ áp lực đã được kiểm định.
2 bích đặc và gioăng cao DN (1500-1800).
6 kích 100T, 70 cục bê tông có kích cỡ 2x1x1 làm hố thế (mỗi đầu để 35 cục bê tông và có thể thử áp lên đến 9kg/cm2).
2 cánh phai thép có kích thước 5x5 dày 2,5cm có hộp gân gia cường và một số vật tư khác như: bao tải cát, thép đệm, ống kẽm.
Ống PPR PN10 chịu nhiệt DEKKO - Những ưu điểm vượt trội
3. Quy trình thử áp lực đường nước
Nguyên tắc và quy trình thử đều giống nhau nhưng tùy từng đoạn ống làm việc sẽ có các chế độ thử khác nhau như: 2-4-6kg/cm2, 3-6-9kg/cm2. Dưới đây là công tác chuẩn bị trước khi tiến hành thử áp lực đường ống nước:
Lắp đặt các phụ kiện, thiết bị trước khi thử áp.
Lắp đặt bu, bích bằng thép bịt đầu ống và thử áp lực giữa ống và bu là 9kg/cm2.
Đào hố thế để đặt cục bê tông phản áp, lắp đặt cánh phải dàn tải và đặt 3 máy kích thủy lực dàn tải trên cánh phai thép (2 đầu 6 kích).
Hoàn thiện đầm hố thế, sàn thao tác, tăng kích, lắp đặt van xả khí và đồng hồ đo áp lực.
Dưới đây là các bước thử áp lực đường ống cấp nước PPR ở chế độ 3-6-9kg/cm2 với ống có đường kính DN 1600mm:
Bước 1: Tiến hành kiểm tra lại toàn bộ đường ống và hệ thống thử áp.
Bước 2: Bơm nước vào đường ống và ngâm trong vòng 24 giờ để các gioăng nở dãn ra. Lưu ý nước bơm phải sạch, trong quá trình ngâm phải thường xuyên xả khí và bơm nước bổ sung.
Bước 3: Tăng áp lên 3kg/cm2, trong quá trình tăng áp phải thường xuyên xả khí tăng kích, kiểm tra đồng hồ áp lực và kiểm tra hố thế,... Giữ nguyên áp lực 3kg/cm2 trong 30 phút, sau 30 phút thấy đồng hồ không giảm hoặc giảm xuống dưới 2kg/cm2 thì thực hiện bước 4, nếu giảm nhiều hơn 0,2 thì trở về bước 1.
Bước 4: Tăng áp lực lên 6kg/cm2, khi áp lực đạt ổn định 6kg/cm2 thì dừng bơm. Trong giai đoạn này áp lực có thể giảm do sự co giãn nhiệt khi bơm bổ sung hoặc giữ theo thực tế theo dõi. Giữ áp lực như vậy trong 2 giờ.
Bước 5: Tăng áp lên 9kg/cm2 và để áp lực này trong 30 phút. Sau 30 phút nếu áp lực chỉ giảm không quá 0,5kg/cm2 thì coi như đạt và chuyển sang bước 6, nếu không đạt thì quay về bước 1.
Bước 6: Giảm áp từ 9kg/cm2 xuống 6kg/cm2 và giữ trong 2 tiếng nếu áp lực không giảm hoặc giảm không quá 0,2kg/cm2 thì hạ áp lực về 0. Trường hợp áp lực giảm nhiều thì quay lại bước 5.
Bước 7: Xả nước ra khỏi ống và tháo dỡ các thiết bị và dụng cụ thử áp
Công đoạn thử áp lực các hệ thống cấp nước lạnh và nước nóng bằng thủy lực khí nén được tiến hành trước khi lắp đặt các dụng cụ lấy nước, cụ thể như sau:
Khi thử bằng nước: Áp lực làm việc cộng với 5 daN/cm2 không được quá 10 daN/cm2. Trong 5 phút thử phải đảm bảo áp lực không giảm quá 0,5 daN/cm2.
Thử bằng áp lực khí nén: Dùng áp lực thử là 1,5 daN/cm2 để phát hiện các khuyết tật. Sau khi phát hiện các khuyết tật tiếp tục thử với áp lực khí nén là 1 daN/cm2 và đảm bảo trong 5 phút áp lực không được giảm quá 0,1 daN/cm2.
Dưới đây là một số kinh nghiệm khi áp dụng các tiêu chuẩn thử áp lực đường ống cấp nước PPR:
Khi thử áp lực bằng nước (thủy lực) nếu thiết kế không nêu rõ áp lực làm việc thử (để cộng với 5 daN/cm2), tùy từng tình huống các bạn có thể thử với áp lực tối đa là 10 daN/cm2.
Lưu ý thời gian thử áp lực tối đa không được quá 10 phút (đối với nước) hoặc 5 phút (đối với khí nén). Nếu vượt quá khung thời gian này sẽ vô tình làm giảm tuổi thọ của đường ống dẫn nước trước khi đưa hệ thống vào sử dụng
Trên đây chúng tôi đã bật mí cho bạn các tiêu chuẩn thử áp lực đường ống cấp nước PPR và quy trình chi tiết thử áp lực đường ống nước. Nếu bạn còn bất kỳ thắc mắc nào hãy liên hệ với chúng tôi ngay hôm nay để được giải đáp miễn phí nhé!
Đai khởi thủy là phụ kiện quan trọng trong nhiều công trình hiện nay. Vậy đai khởi thủy là gì? Có ưu điểm gì nổi bật và ứng dụng như thế nào? Xem ngay.

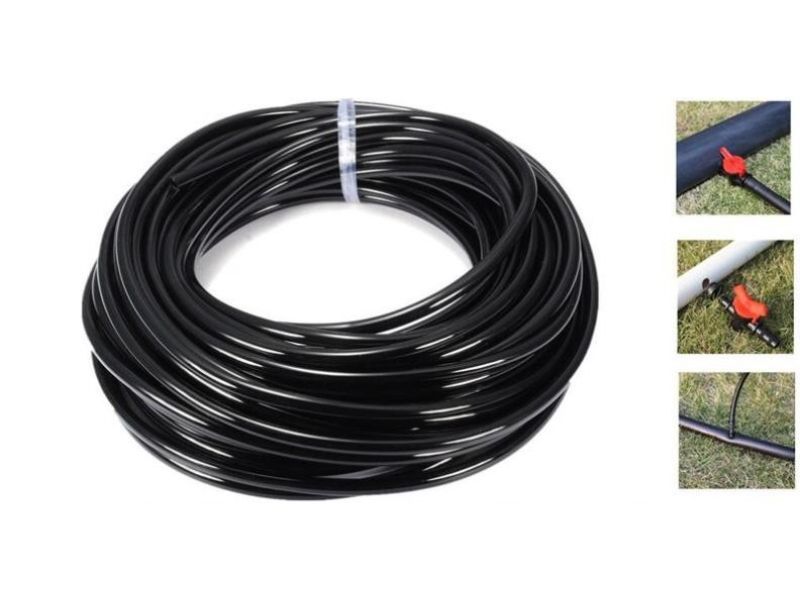

Ống nhựa phi 25 HDPE cao cấp, PPR chịu nhiệt độ cao, tưới nhỏ giọt có độ bền cao. Tìm hiểu chi tiết về mức giá & ưu đãi hấp dẫn cho loại ống này sau đây.
